2088LED表头使用说明书

技术规格：

l 采用高精度16bitAD和高速MCU，全数字化设计；

l 输入信号：0~100mv；

l 显示范围：LED四位显示，-1999～9999任意设定；

l 精度：0.1~0.5%FS可选；

l 工作电源：7.5～28V DC；输出：RS485/NPN/

4-20Ma/0-5V/0-10V可选

l 温度漂移：<50ppm

l 单位自由设定；5种单位可选(MPa，KPa，PSI

℃，Pa，）；

l 工作电源反极性保护；

l 使用环境温度：-20~70℃；

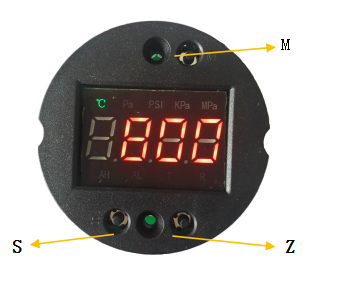

按键功能说明：

M:  菜单进入，确认；

Z:  数字修改或菜单功能选择；

S:   移位或者菜单功能选择；

正常显示时, 按下M键，显示LOCK，再按下M键，显示0000，按S键移位；再按下Z键修改数字，修改为0010，再按M键即可进入客户菜单，修改为0100，则可以进入二级菜单。设置完成后，选择保存，选择退出菜单退出设置。

菜单说明（0010密码进入）：

AH   高位报警点设置 ；

AL    低位报警点设置；

AL01  高位报警方式选择（HH表示超过设定值报警，LL表示低于设定值报警）

AL02  低位报警方式选择（HH表示超过设定值报警，LL表示低于设定值报警）

HYA1  高位报警回差设置

HYA2  低位报警回差设置

菜单说明（0100密码进入）：

Un    单位选择；MPa，kPa，PSI ，Pa，℃

Dot   小数点选择；

U-r    量程下限设置；

F-r    量程上限设置；

OFF   低点偏移设置；用来补偿低点的偏差

Add   通讯地址设置；

bAd   波特率选择；（1200,2400,4800,9600）

CUT   低点切除；用来在低附近切除显示值；可以设置0010标示切除1%

FLtr   滤波常数设置；用来设置显示的刷新速度，数据越大速度越慢；

SPS   采样率设定；用来设置每秒钟采样的次数，数字越大采样越多；

Save  保存设置（选择YES或者no）；

End  退出菜单设置；

注明：U2ro,UFUL,LoAd三个预留菜单，不用。

菜单说明（工厂）：

Gain   增益选择（18mv,37mv,75mv 150mv 300mv 600mv,很大信号输入不超过600mv）；

CAL1   低点标定；在这个菜单下，按下M键，进入显示000.0，再次按下则显示AD值，再次按下，显示-- -- -- ，之后跳出，显示CAL1 ,表示低点标定结束；

CAL2   满点标定；在这个菜单下，按下M键，进入显示100.0，再次按下则显示AD值，再次按下M键，显示-- -- -- ，之后跳出，显示CAL2 ,表示低点标定结束；

AotP   输出信号选择项（0-20mA,4-20mA,0-5V,0-10V选择）

Ao-1   低点输出信号调整；进入菜单，闪烁时用S键和Z键调整输出信号;

Ao-2   慢点输出信号调整；进入菜单，闪烁时用S键和Z键调整输出信号;

Con    通讯允许；用于打开通讯端功能；

ALn     报警点数设置；暂时不用

Save   数据保存；

End    退出设置；

说明：

l 订货是按照客户指定的功能配置电路，如果客户没有指定功能，则相应的菜单就没有作用。
